Projekt:graphs.k4cg.org
Betreuer*In noqqe
Jahr 2016
Läuft auf nixe.k4cg.org

Wir brauchen schon länger eine Möglichkeit anständige Graphen für all unsere Sensoren zu bauen. Dieses Projekt soll diese Möglichkeit nun bringen.

Setup

InfluxDB und Grafana. Daten werden per REST an InfluxDB geschickt.

InfluxDB

Läuft auf Port 8086 unter v6 auf der Nixe. Ist ausschliesslich über localhost erreichbar

Die NixOS Config auf Nixe für InfluxDB ist unspektakulär. Nur Services Enabled.

Grafana

Unter https://graphs.k4cg.org erreichbar. Intern unter Port 3000.

Es gibt momentan 2 Public Dashboards. Um die Graphen unter Stats einzubetten muss Anonymous Access erlaubt werden

https://graphs.k4cg.org/dashboard/db/besucher https://graphs.k4cg.org/dashboard/db/sensors


  services.grafana = {
    enable = true;
    protocol = "http";
    port = 3000;
    auth.anonymous.enable = true;
  };


Apache

      {
        documentRoot = "/var/www/graphs.k4cg.org";
        port = 80;
        hostName = "graphs.k4cg.org";
        serverAliases = [ "www.graphs.k4cg.org" ];
        adminAddr = "xxx";
        extraConfig = ''
        Alias /.well-known/acme-challenge/ /var/www/challenges/
        <Directory /var/www/challenges/>
           AllowOverride None
           Require all granted
           Satisfy Any
        </Directory>
        '';
      }

      {
        documentRoot = "/var/www/graphs.k4cg.org/public";
        port = 443;
        enableSSL = true;
        sslServerCert = "/usr/local/acme-tiny/k4cg.org.crt";
        sslServerKey = "/usr/local/acme-tiny/k4cg.org.key";
        sslServerChain = "/usr/local/acme-tiny/intermediate.crt";
        hostName = "graphs.k4cg.org";
        serverAliases = [ "www.graphs.k4cg.org" ];
        adminAddr = "xxx";
        extraConfig = ''
        ProxyPass "/" "http://localhost:3000/"
        '';
      }

Collectors

Hier wird dokumentiert welche Daten wie zustande kommen, wie sie gesendet werden und wo man den Code dazu finden kann.

Die meisten Daten werden über das Skript https://github.com/k4cg/sensor-fetcher erfasst.

Licht

Momentane UV Werte in der CG werden über den Tischtennisschläger(tm) aus organic-entropy.org erfasst.

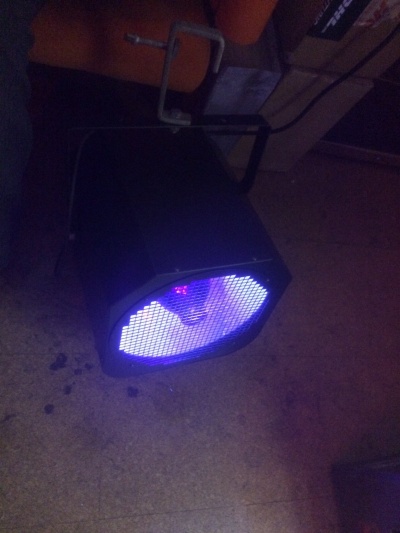

Die Werte sind meistens null, da der Sensor momentan sehr weit weg vom Fenster montiert ist. Ein Test wurde jedoch vollzogen mit einem geliehenen UV Strahler.


Geraeusche

Die momentane Geräuschkulisse wird ebenfalls über den Noise Sensor von Tinkerforge an dem Tischtennisschläger(tm) erfasst.

Temperatur

Im Temperatur Graphen sind aktuell 3 verschiedene Daten enthalten.

1. Interner Temperatur Sensor

Temperatur Sensor von Tinkerforge der über sensor-fetcher erfasst wird.

2. Interner Temperatursensor

Waijb brachte einen weiteren Temperatursensor mit welcher an Scotty angeschlossen ist. Siehe [Host:scotty.intern.k4cg.org] unter 'Tempi'

3. Externer Temperatur Sensor

Über die API von wunderground wird die Außentemperatur in den Graphen eingepflegt. Hierzu ist nur ein REST Call nötig und wird emebfalls über sensor-fetcher erledigt.

Geraete in der CG

Die Netzwerk Geräte innerhalb der CG werden über das Projekt:openstatus abgefragt. Die bereits erstellte JSON Datei devices.json wird auch hier über sensor-fetcher abgefragt.

Besucherzaehlungen (manuell)

Die Besucherzaehlungen werden von Hand in der InfluxDB hinterlegt.

date +%s -d "last thursday"
1476914400
curl -i -XPOST 'http://localhost:8086/write?db=sensors' --data-binary "besucher besucher=15 1476914400000000000"

Früher oder später wird es hierfür ein Skript geben. --> Stats#Besucherzahlen_2

Ich will auch Graphen zeichnen

TODO. Bisher bei noqqe melden

InfluxDB 1.x auf 2.x Migration

Hier gibt es ein schoenes Diagramm, welche Systeme auf die InfluxDB zugreifen: https://k4cg.github.io/homeassi/docs/homeassi/communication-diagrams/images/k4cg-internal-communication.drawio.svg

InfluxDB 1.8.x does contain a forwards compatible API endpoint for this v2 API.

Influx Konfig:

http.auth-enabled = true
continuous_queries.enabled = true

https://docs.influxdata.com/influxdb/v2.7/upgrade/v1-to-v2/automatic-upgrade/ https://docs.influxdata.com/influxdb/v2.7/upgrade/v1-to-v2/manual-upgrade/

Quelle Welche Daten Zieldatenbank Nutzer Library/Version Bemerkung Hinweise zur Migration
Telegraf (mqtt.intern.k4cg.org) sensors/# wip mqtt_telegraf Telegraf 1.13.3, Output Plugin influxdb Scheinbar Authentifizierung mit Username und Passwort (in der Konfig hinterlegt). https://docs.influxdata.com/influxdb/cloud/write-data/no-code/use-telegraf/manual-config/ (influxdb_v2 Output Plugin verwenden)
Homeassistant Alle konfigurierten Sensoren, momentan nichts explizit ausgeschlossen home_assistant homeassi Momentan noch Konfiguration fuer InfluxDB 1.x. --- Doku: https://www.home-assistant.io/integrations/influxdb/
Promox VMs ({proxmox,beehive}.intern.k4cg) "various stats about your hosts, virtual guests and storages" proxmox proxmox (?) InfluxDB 1.x ueber UDP --- 2.x hat nur noch eine http(s) API. Umstellung der Proxmox Konfig auf http(s) API vor dem Upgrade schon moeglich, siehe https://pve.proxmox.com/wiki/External_Metric_Server
sensor-fetcher (rumpl.k4cg.org) status.json (http://k4cgrouter.duckdns.org:59468/status.json) sensors sensorfetcher Package influxdb 5.2.2 (/usr/local/sensor-fetcher/.venv) Scheinbar Authentifizierung mit Username und Passwort (in /usr/local/sensor-fetcher/fetch.py hinterlegt). Package influxdb ist deprecated (https://github.com/influxdata/influxdb-python). Nachfolger fuer InfluxDB 2.x: https://github.com/influxdata/influxdb-client-python
Donnerstats (rumpl.k4cg.org) Anzahl User im Formular sensors donnerstats HTTP Request (POST http://localhost:8086/write?db=sensors&precision=s, GET http://localhost:8086/query?pretty=true) Scheinbar Authentifizierung mit Username und Passwort (in /var/www/k4cg.org/donnerstats.php hinterlegt). Authentifizierung muss umgestellt werden und die Requests muessen umgestellt werden (https://docs.influxdata.com/influxdb/v2.7/write-data/developer-tools/api/, https://docs.influxdata.com/influxdb/v2.7/query-data/execute-queries/influx-api/).
Telegraf (rumpl.k4cg.org) Apache Metriken, diverse System Metriken sensors telegraf Telegraf 1.20.3, Output Plugin influxdb Scheinbar Authentifizierung mit Username und Passwort (in der Konfig hinterlegt) https://docs.influxdata.com/influxdb/cloud/write-data/no-code/use-telegraf/manual-config/ (influxdb_v2 Output Plugin verwenden)
irc2influx User Count IRC sensors sensorfetcher HTTP Request (curl -i -XPOST http://sensorfetcher:_passwort_@localhost:8086/write?db=sensors --data-binary "irc value=$USERCOUNT") Authentifizierung mit Username und Passwort (im Skript /usr/local/irc2influx/irc2influx.sh hinterlegt) Ueberhaupt noch relevant?
Grafana TODO Einiges hier dokumentiert: https://k4cg.github.io/homeassi/docs/homeassi/homeassi-todos/#doku. Dokumentieren: welche Data Sources gibt es und in welchen Dashboards werden welche Data Sources verwendet?

Braindump

Spalten in der Tabelle ergaenzen:

  • Vorschlag fuer Migration
  • Reihenfolge (1. homeassi, 2. proxmox, 3. sensors, 4. wip, 5. donnerstats, 6. telegraf rumpl, 7. grafana data sources)
  • Erledigt?

Schritte:

  1. Influx 2 installieren
  2. Konfig übertragen
  3. Compatibility Zeugs machen (Authentification, User, Policy Mapping, etc. Siehe Migration Guide)
  4. Daten migrieren (müsste sensors und wip sein)
  5. Dafür sorgen, dass neue Daten reinkommen (Telegraf MQTT, sensor-fetcher)
  6. Grafana umstellen

Am besten die Sachen zuerst, die Daten schreiben (sensor-fetcher, Telegraf MQTT). Wenn wir erst wip und sensor-fetcher umstellen, haben wir wahrscheinlich fehlende Daten, weil die Clients nicht mehr schreiben können. Vorher vielleicht testen mit Homeassi und Proxmox. wip und sensor-fetcher: möglichst wenig Aufwand, weil eigentlich obsolet. sensor-fetcher: Compatibility, wip: Telegraf MQTT influxdb_v2

Schritte im Detail

  1. Influx 2 installieren (Konfig basteln, anderer Port, Firewallfreigabe)
  2. Retention Policy prüfen und ggf. neue anlegen
  3. Homeassi Datenbank in neues Bucket migrieren
  4. API Token erstellen: https://docs.influxdata.com/influxdb/v2.7/security/tokens/#readwrite-token
  5. InfluxDB Konfig im Homeassi ändern
  6. Same für Proxmox
  7. Neues Token für Grafana erstellen
  8. Grafana Datasource erstellen
  9. Dashboards anpassen
  10. Vorbereitungen aus Migration Guide für wip und sensor-fetcher
  11. Daten migrieren und Clients (sensor-fetcher, Telegraf MQTT umstellen)
